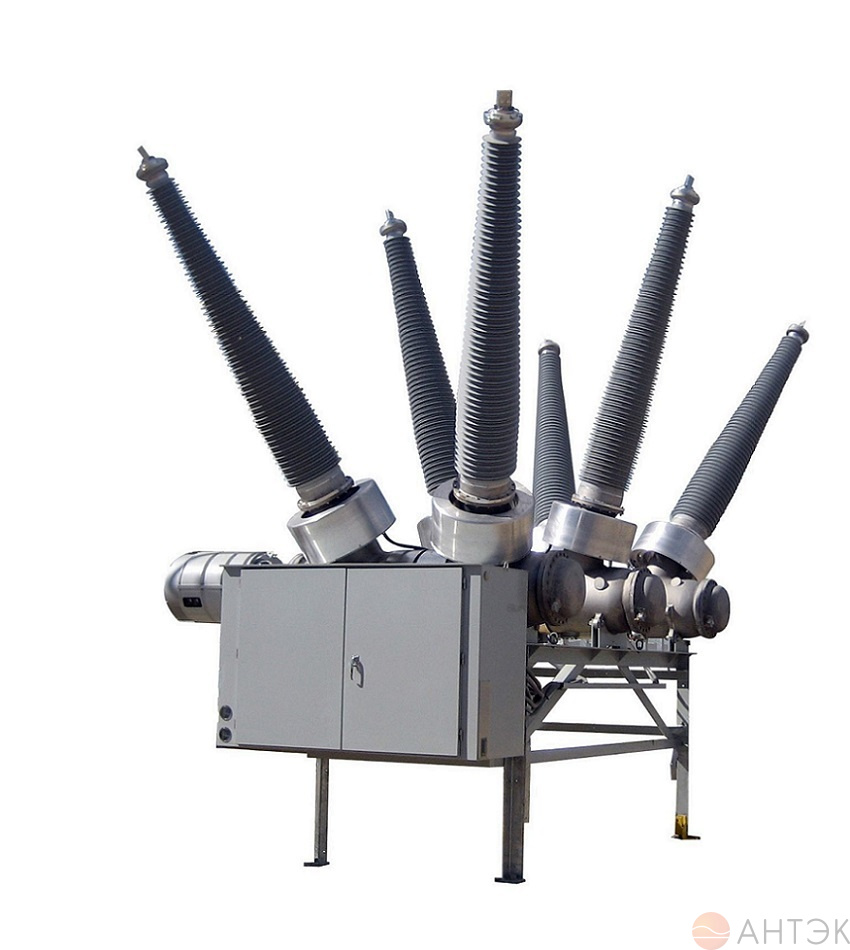

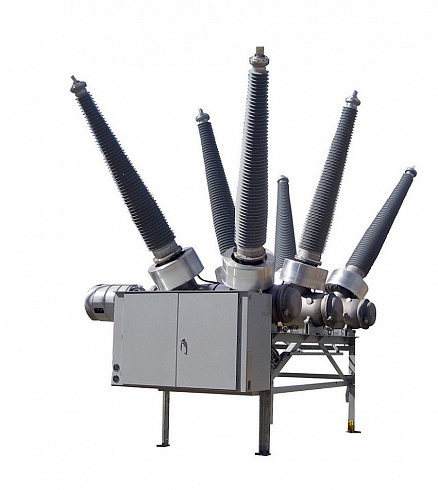

      Компактные распределительные устройства для ОРУ 110/220 кВ (DTC)

      Под заказ

      Высоковольтное компактное распределительное устройство DTC является фактически полноценной распределительной ячейкой, созданной на базе успешно зарекомендовавшего себя бакового выключателя со встроенными трансформаторами тока, с добавлением узлов разъединитель-заземлитель, предусмотренным присоединением трансформатора напряжения, возможным исполнением с воздушными вводами и/или кабельным присоединением, как для одиночной, так и для двойной системы шин для наружной установки. DTC представляет собой модульную конструкцию, многообразие возможных вариантов компоновки позволяют реализовать на их основе практически любую однолинейную схему на напряжение 110 или 220 кВ.

      Заказать товар
      Задать вопрос
      • Компактные распределительные устройства для ОРУ 110/220 кВ (DTC)
      • Описание
      • Документы
      • Дополнительно
      Описание

      • Применение известных и хорошо зарекомендовавших себя компонентов таких как дугогасительная камера 3AP и энергоемкий пружинный привод

      • Однополюсное и трехполюсное управление

      • ТТ/ТН, трехпозиционное устройство: разъединитель / заземлитель с элегазовой изоляцией, кабельное соединение

      • Автокомпрессионный принцип гашения дуги

      • Номинальное напряжение до 245 кВ

      • Номинальный ток отключения при КЗ до 63 кА

      • Легкий монтаж и ввод в эксплуатацию

      • Температура окружающей среды от -55 °C до +55 °C

      Эффективность:

      • Экономия места благодаря компактному дизайну

      • Быстрая сборка произведенных и протестированных компонентов

      • Быстрое время поставки и легкий ввод в эксплуатацию

      • Жизненный цикл составляет минимум 50 лет

      • Меньше затрат по техническому обслуживанию: первый осмотр после 25 лет

      Безопасность:

      • СИГРЭ подтверждает: срабатывание разъединяющих/ заземляющих контактов в 4 раза надежнее в элегазе

      • Легкий доступ к приводному механизму и шкафам управления

      • Эффективная защита от воздействий окружающей среды

      Надежность:

      • Использование хорошо зарекомендовавших себя компонентов таких как…

      • 3AP1 Баковый выключатель

      • Разъединитель/ Заземлитель из GIS тип 8DN9

      • Привод выключателей с воздушной изоляцией и устройств с элегазовой изоляцией

      • Более чем 100 000 модулей уже применяются по всему миру

      Документы
      Catalogue_3ap1-dtc-en
      1.6 Мб
      Презентация DTC_RU_2008
      3.3 Мб
      Презентация_DTC_RU_2010
      8.3 Мб
      Руководство по эксплуатации КРУ-DTC-145
      6 Мб
      Дополнительно

      Технические характеристики и комплектация оборудования подбирается в соответствии с проектной документацией.

      В случае отсутствия проекта, мы самостоятельно формируем техническое задание, готовим опросные листы на оборудование в соответствии с требованиями и пожеланиями заказчика.

      При подготовке технико-экономического обоснования мы рассмотрим отечественных и зарубежных производителей оборудования и подготовим несколько вариантов реализации проекта, чтобы определиться с наиболее оптимальным решением для конкретной задачи.
