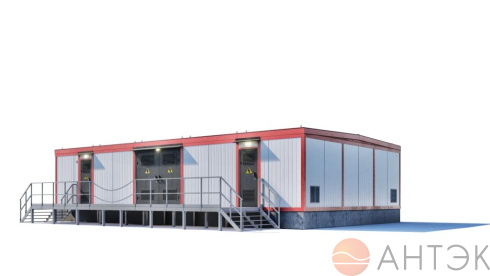

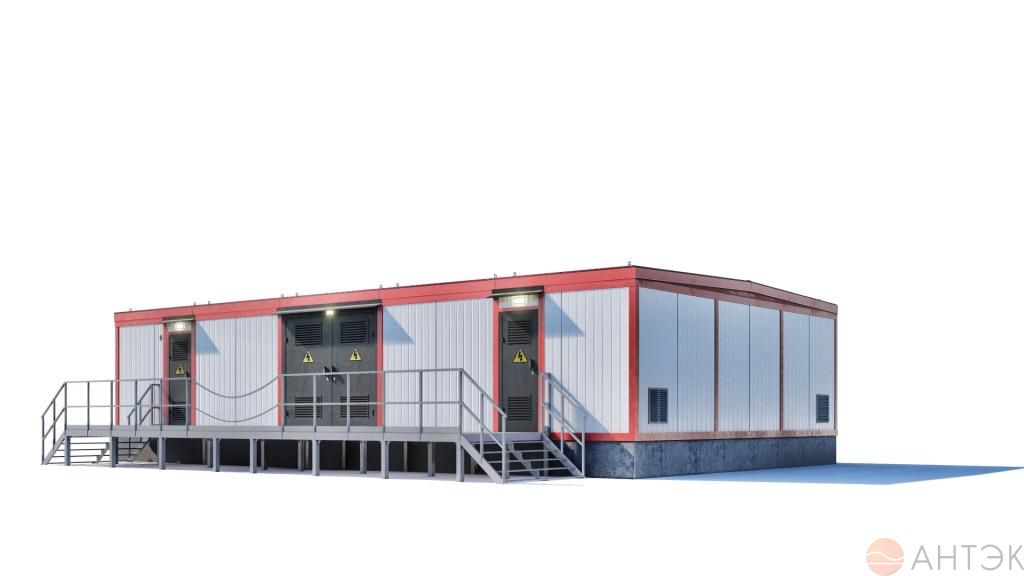

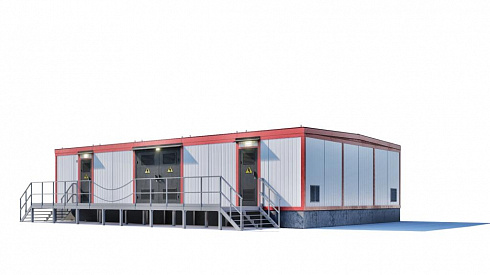

Комплектные трансформаторные подстанции (КТП) напряжением 35/10(6) кВ и 10 (6)/0,4 кВ предназначены для приема, передачи и распределения электроэнергии. Здание КТП, как правило состоит из отсека оборудования высокого напряжения (РУВН), трансформаторного отсека и отсека низковольтного оборудования (РУНН). МК-ТП может быть выполнено как в цельносварном корпусе, так и в корпусе из сэндвич-панелей.
Здание данного типа (МК-ТП) характеризуются необходимостью установки, а иногда и транспортировки в смонтированном виде одного или двух силовых трансформаторов. Принципиальное значение имеет мощность трансформатора, от которого зависит вес и размер всей конструкции, высота ворот и мощность вентиляции.
Трансформаторы устанавливаются на направляющие, пол в местах установки усиливается. Для соединения шинами высоковольтных ячеек и трансформаторов в стене выполняются отверстия. Ворота выполняются по габаритным размерам трансформатора, для притока воздуха в воротах предусмотрены вентиляционные решетки. Для обслуживания и ремонта трансформатора МК-ТП комплектуется площадкой для выката трансформаторов.
Если габарит трансформатора превышает допустимый транспортный габарит, то здание выполняется со съемной крышей.
МК-ТП комплектуется системами собственных нужд здания, освещение РУВН и РУНН выполняется светильниками с люминесцентными или светодиодными лампами, трансформаторные отсеки совещаются светильниками с лампами накаливания, т.к. данные отсеки не отапливаются. Вентиляция вытяжная с побуждением через осевой вентилятор, мощность которого подбирается исходя из тепловыделения трансформатора. Приток естественный через вентиляционные решетки в воротах.
МК-ТП, в зависимости от проекта, комплектуется первичными средствами пожаротушения, площадками обслуживания, комплектом СИЗ, системой организованного водослива, комплектом металлоконструкций для зашивки кабельного полуэтажа и др.
Для заказа позвоните по номер +7 (495) 125 40 23 или заполните опросный лист и направьте на почту sales@antekenergo.com
