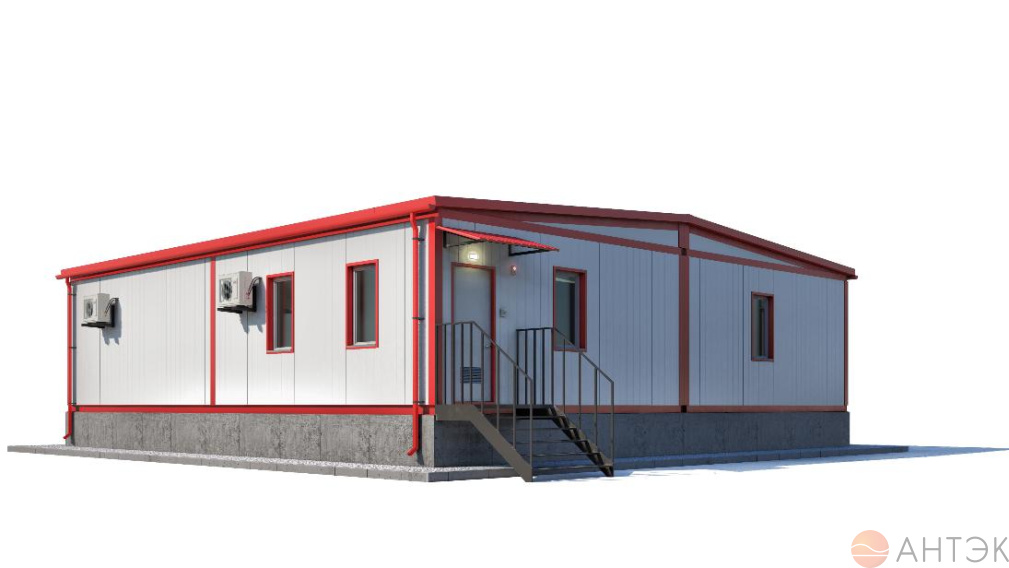

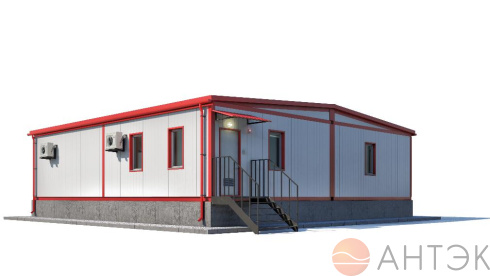

Общеподстанционный пункт управления (ОПУ) предназначен для управления, защиты и сигнализации на подстанциях напряжением 35-750 кВ. В здании МК-ОПУ, как правило, размещается оборудование релейной защиты и автоматики подстанции, оборудование связи, помещения АКБ и кислотной, а также помещения для обслуживающего персонала. МК-ОПУ может быть выполнено как в цельносварном корпусе, так и в корпусе из сэндвич-панелей.
Здание МК-ОПУ характеризуется большим количеством изолированных вспомогательных помещений, для обслуживания и ремонта оборудования, с регулярным и нерегулярным пребыванием обслуживающего персонала. Если обслуживающий персонала находится на подстанции на постоянной основе, как правило организовываются помещения для работы, отдыха, питания персонала, а также душ и туалет, комната приема пищи.

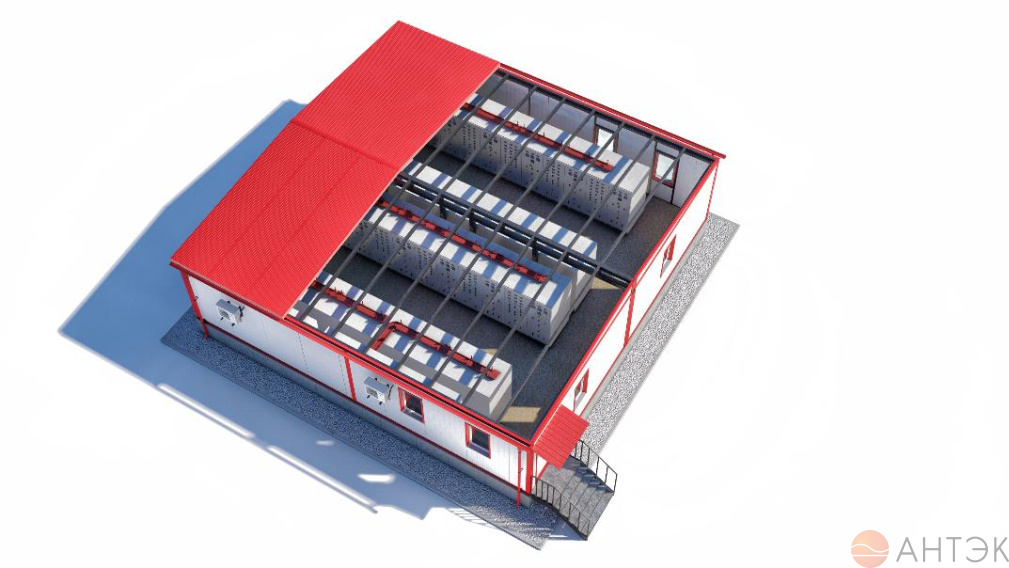

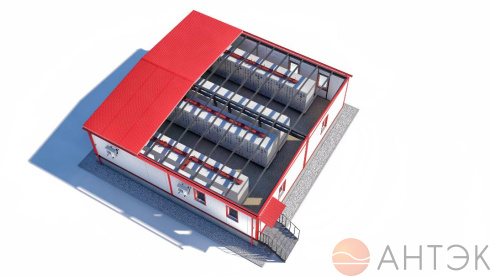

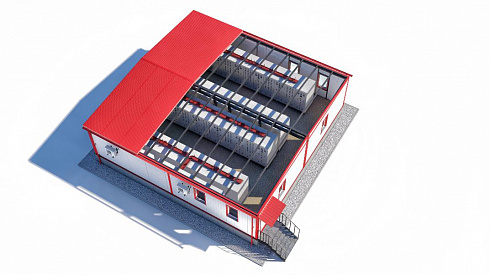

Под установку оборудования предусматриваются закладные на полу в виде швеллеров, между которыми проходят кабельные каналы и закладные конструкции из уголков. Дополнительно могут быть организованы кабельные каналы в полу, собственной разработки) для прокладки силового и контрольного кабеля. Кабельные каналы, проходящие в местах свободных от оборудования или в местах, предназначенных под резерв, закрываются съемными крышками, выполненными заподлицо с полом без выпирающих частей. Дополнительно могут быть установлены навесные кабельные конструкции из оцинкованных перфорированных лотков. Также в МК-ОПУ может быть установлен фальшпол с организованными и неорганизованными лотками для прокладки кабеля.
В каждом помещении, в зависимости от назначения, поддерживается отдельный температурный режим, для зданий большой площади применяется организованная система приточно-вытяжной вентиляции с разветвлённой системой воздуховодов. В помещении панелей релейных защит должна поддерживаться постоянная температура, при наличии большого тепловыделения, поэтому в МК-ОПУ устанавливают мощные промышленные кондиционеры для отвода излишков тепла в летний период с центральным управлением от щита управления вентиляцией.
Для заказа позвоните по номер +7 (495) 125 40 23 или заполните опросный лист и направьте на почту sales@antekenergo.com
